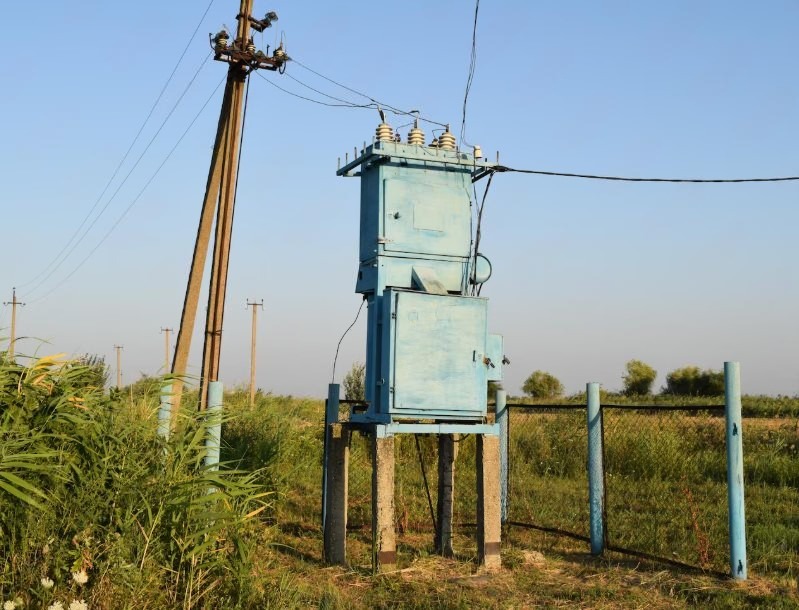

Вимоги до встановлення КТП: фундамент, огорожа, заземлення

Зміст

• Правила установки КТП: які вимоги і де вони записані
• Підготовка майданчика під КТП
• Огородження трансформаторної підстанції
• Відстань від КТП до будівель
• Яким має бути опір заземлення КТП
• Як правильно встановити КТП: порядок робіт
• Питання та відповіді

КТП зовнішньої установки ставлять на спланований майданчик щонайменше на 0,2 м вище рівня планування, а в районах зі сніговими заметами на 1 м (ПУЕ, п. 4.2.69). Зовнішню огорожу висотою 1,8 м ПУЕ вимагають для відкритих підстанцій від 35 кВ. КТП 6–10 кВ у закритому корпусі окремої огорожі не потребує, зате навколо неї діє охоронна зона 3 м, а біля проїздів потрібні відбійні тумби. Від вікон житлових і громадських будинків закриту трансформаторну підстанцію (ТП) потужністю до 2 МВт відносять на 7, 9 або 10 м залежно від вогнестійкості будинку (ДБН Б.2.2-12:2019). Опір заземлювального пристрою, до якого приєднано нейтраль трансформатора, у мережі 380 В не повинен перевищувати 4 Ом у будь-яку пору року.

Правила установки КТП: які вимоги і де вони записані

Ці вимоги розкидані по чотирьох документах, і кожен відповідає за свою частину. Паспорт виробника доповнює їх розмірами основи та схемою кріплення.

ПУЕ чинні в редакції, затвердженій наказом Міненерговугілля № 476 від 21.07.2017. Саме на ці пункти посилаються проєктувальник і електровимірювальна лабораторія під час приймання.

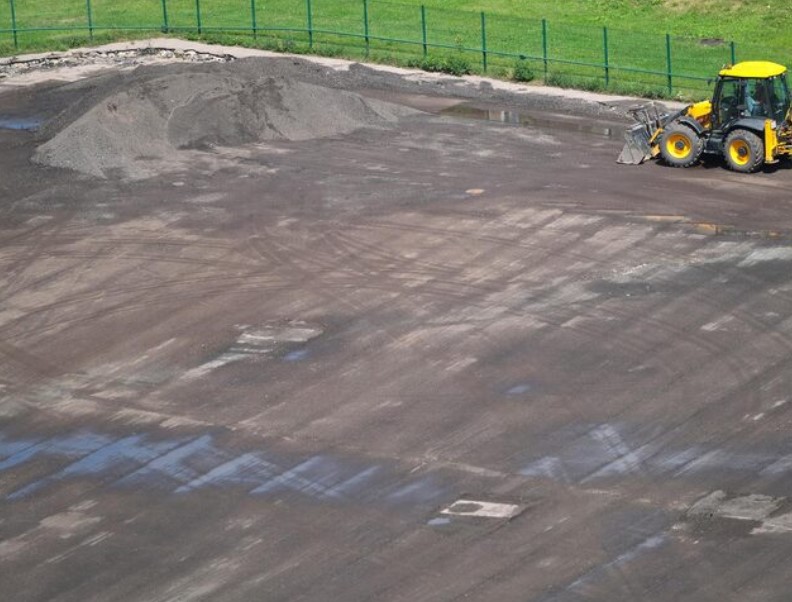

Підготовка майданчика під КТП

Майданчик готують до того, як КТП приїде на об’єкт. Він має бути спланованим, тобто вирівняним і з відведенням води, а біля шаф потрібна площадка для обслуговування. ПУЕ окремо вимагають, щоб розташування дозволяло викотити й вивезти трансформатор. Тому під’їзд для автокрана і вільний простір з боку трансформаторного відсіку закладають уже на цьому етапі. Саме місце теж обмежене: ДБН Б.2.2-12:2019 забороняє розміщувати ТП у зсувних зонах і зонах затоплення (п. 11.3.7).

Який фундамент потрібен для КТП

ПУЕ не вказують конкретну конструкцію основи, лише її висоту: не менше 0,2 м над рівнем планування, а там, де бувають сніжні замети, не менше 1,0 м. Тип основи (бетонні блоки, монолітна плита або стрічка) обирає проєктувальник за ґрунтом ділянки і кресленням виробника. Головне вихідне число для розрахунку це маса КТП.

Цю таблицю складено за картками тупикових КТП-1 з масою від 1250 до 3100 кг та щоглових підстанцій, які важать від 580 до 1340 кг. Різниця між ними пояснює, чому щоглову обирають для віддалених ділянок: опора замінює фундамент, але й потужність обмежена 250 кВА.

Коли під КТП потрібен маслоприймач

Маслоприймач обов’язковий, якщо в одному баку трансформатора понад 1 т масла (ПУЕ, п. 4.2.67). Він має вмістити все масло й виступати за габарит апарата щонайменше на 0,6 м, якщо масла до 2 т. Більшість комплектних підстанцій цю межу не перетинають, але перевіряти варто за паспортом:

• у масляного ТМ-1600 за каталогом 770 кг масла, у ТМ-2000 960 кг, тож маслоприймач не потрібен;
• ТМ-2500 містить уже 1140 кг, і для нього маслоприймач закладають;
• ТМЗ-1600 у виконанні зі зниженими втратами має 1045 кг масла, тобто вже на цій потужності межу можна перейти.

Сухий трансформатор масла не має, і питання маслоприймача для нього не стоїть. Маси масла для кожної потужності наведено в таблиці характеристик трансформаторів ТМ від 25 до 2500 кВА.

Огородження трансформаторної підстанції

Огорожа й охоронна зона розв’язують різні задачі. Огорожа фізично не пускає людей до струмовідних частин. Охоронна зона юридично обмежує, що можна робити поруч із підстанцією.

Чи потрібна огорожа для КТП і яка

Зовнішню огорожу висотою щонайменше 1,8 м ПУЕ вимагають для відкритих підстанцій напругою від 35 до 750 кВ (п. 4.2.36). Закриті підстанції й щоглові ТП, за тим самим пунктом, обгороджують за потреби. Для КТП 6–10 кВ у металевому корпусі із замками окремої огорожі нормами не вимагається. Обов’язковою вона стає в трьох випадках:

Охоронна зона: 3 м навколо підстанції

Навколо трансформаторних підстанцій діє охоронна зона 3 м від огорожі або споруди, визначена Правилами охорони електричних мереж. Земля в ній не вилучається у власника, але користування обмежене:

• будувати житлові, громадські та дачні будинки в зоні заборонено;
• склади сіна, дров, добрив і звалища розміщувати не можна;
• будь-яке будівництво, ремонт чи знесення споруд поруч виконують лише з письмової згоди енергопідприємства і в присутності його представника;
• стороннім особам заходити на територію підстанції й відчиняти двері заборонено.

Тому межі охоронної зони враховують ще під час вибору місця: зона накладається на сусідні проїзди, стоянки й ділянки.

Відстань від КТП до будівель

Єдиної цифри «до будь-якої будівлі» в нормах немає. Відстань залежить від типу підстанції, призначення будівлі та її ступеня вогнестійкості. Найчастіше питання стоїть щодо житла: ДБН Б.2.2-12:2019 вимагає, щоб ТП потужністю до 2 МВт і розподільні пункти до 20 кВ були закритими й стояли від вікон житлових і громадських будинків на відстанях за таблицею 15.9. Разом із ПУЕ та Правилами охорони електричних мереж це дає таку картину:

Ступінь вогнестійкості сусіднього будинку вказано в його проєкті або технічному паспорті, і без нього відстань не визначити. Якщо кілька норм дають різні цифри, ДБН вимагає брати найбільшу. Для житлової забудови ДБН передбачає саме закриті ТП, тож відкрита щоглова підстанція біля вікон житлового будинку цій вимозі не відповідає, навіть якщо 3 м за ПУЕ витримано. У курортних зонах закритими мають бути всі підстанції без винятку (п. 11.3.4).

Яким має бути опір заземлення КТП

У підстанції 10/0,4 кВ нейтраль трансформатора глухо заземлена, і норма прив’язана до лінійної напруги мережі. Для звичної мережі 380 В опір заземлювального пристрою, до якого приєднано нейтраль, не повинен перевищувати 4 Ом у будь-яку пору року. Тобто вимірювання влітку, коли ґрунт сухий, теж має вкластися в цю межу.

Значення 4 Ом враховує всі заземлювачі, приєднані до PEN-провідника, якщо від підстанції відходить не менше двох ліній. Сам контур біля корпусу може мати до 30 Ом, а решту забезпечують повторні заземлення на лініях. Якщо один заземлювальний пристрій спільний для сторони 0,4 кВ і мережі 10 кВ, він має додатково відповідати розрахунку за струмом замикання на землю в мережі 10 кВ (п. 1.7.98).

Як правильно встановити КТП: порядок робіт

Послідовність робіт важлива тим, що контур заземлення й кабельні вводи дешевше закласти до того, як на майданчик опуститься корпус.

1. Отримати технічні умови на приєднання й замовити проєкт: він визначить місце, основу, кабельні траси й контур заземлення.
2. Перевірити місце на межі охоронних зон і відстані до будівель за таблицею вище.
3. Спланувати майданчик, влаштувати основу з урахуванням маси КТП і висоти від 0,2 м (у сніжних районах від 1 м).
4. Змонтувати контур заземлення та закласти труби для кабельних вводів.
5. Встановити корпус автокраном, закріпити його й приєднати до контуру заземлення.
6. Підключити кабелі або повітряні вводи 10 кВ і відхідні лінії 0,4 кВ.
7. Запросити електровимірювальну лабораторію для вимірювання опору заземлення та ізоляції, оформити протоколи.

Якщо тип підстанції ще не обрано, порядок починається на крок раніше: з вибору КТП за потужністю, категорією надійності й типом корпусу.
