Мачтові трансформаторні підстанції

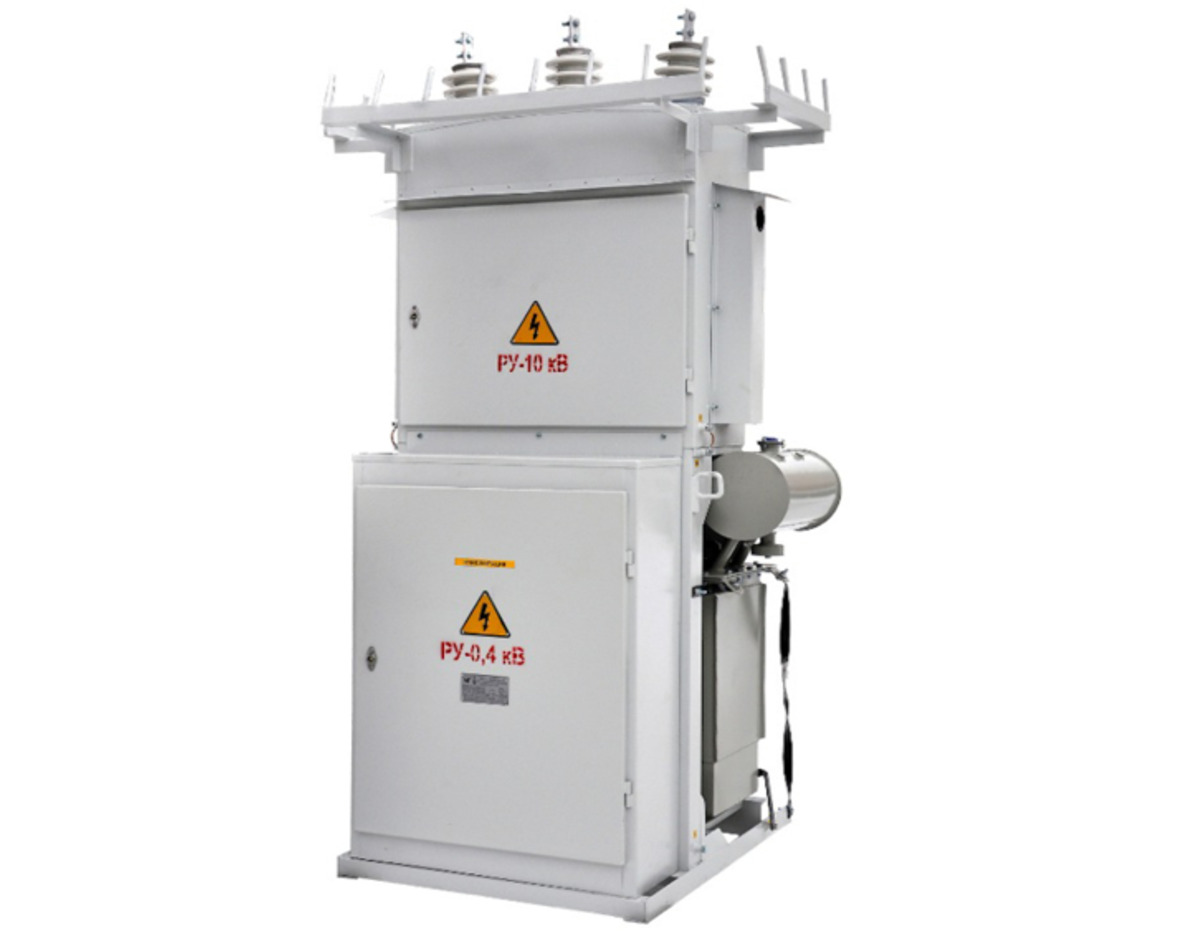

Мачтова комплектна трансформаторна підстанція типу КТП

Наявність: Під замовлення
Термін поставки: 21 день
Гарантія: 12 місяців
Виробник: НафтаЕнергоПром

Зробити замовлення

Технічні характеристики

Мачтова комплектна трансформаторна підстанція типу КТП 25–250/10(6)/0,4 У1 зовнішнього встановлення призначена для прийому електроенергії змінного трифазного струму промислової частоти 50 Гц напругою 10(6) кВ та її перетворення в напругу 0,4 кВ. Підстанція потужністю від 25 до 250 кВА має повітряний ввід на стороні високої напруги та повітряний або кабельний вивід на стороні низької напруги.

Умови експлуатації

Висота над рівнем моря — не більше 1000 м.
Температура навколишнього повітря: від -40 °С до +40 °С.
Навколишнє середовище — невибухонебезпечне, не містить струмопровідного чи агресивного пилу та парів у концентраціях, що можуть пошкодити металеві частини або ізоляцію.

Основні технічні характеристики

Потужність КТП, кВА	Номінальний струм відхідних ліній, А					Маса з трансформатором, кг
Потужність КТП, кВА	лінія №1	лінія №2	лінія №3	лінія №4	вуличне освітлення	Маса з трансформатором, кг
25	40	40	–	–	16	580
40	63	40	–	–	16	620
63	63	40	40	–	16	700
100	100	80	40	–	16	860
160	160	100	80	–	16	1100
250	250	160	100	80	16	1340
