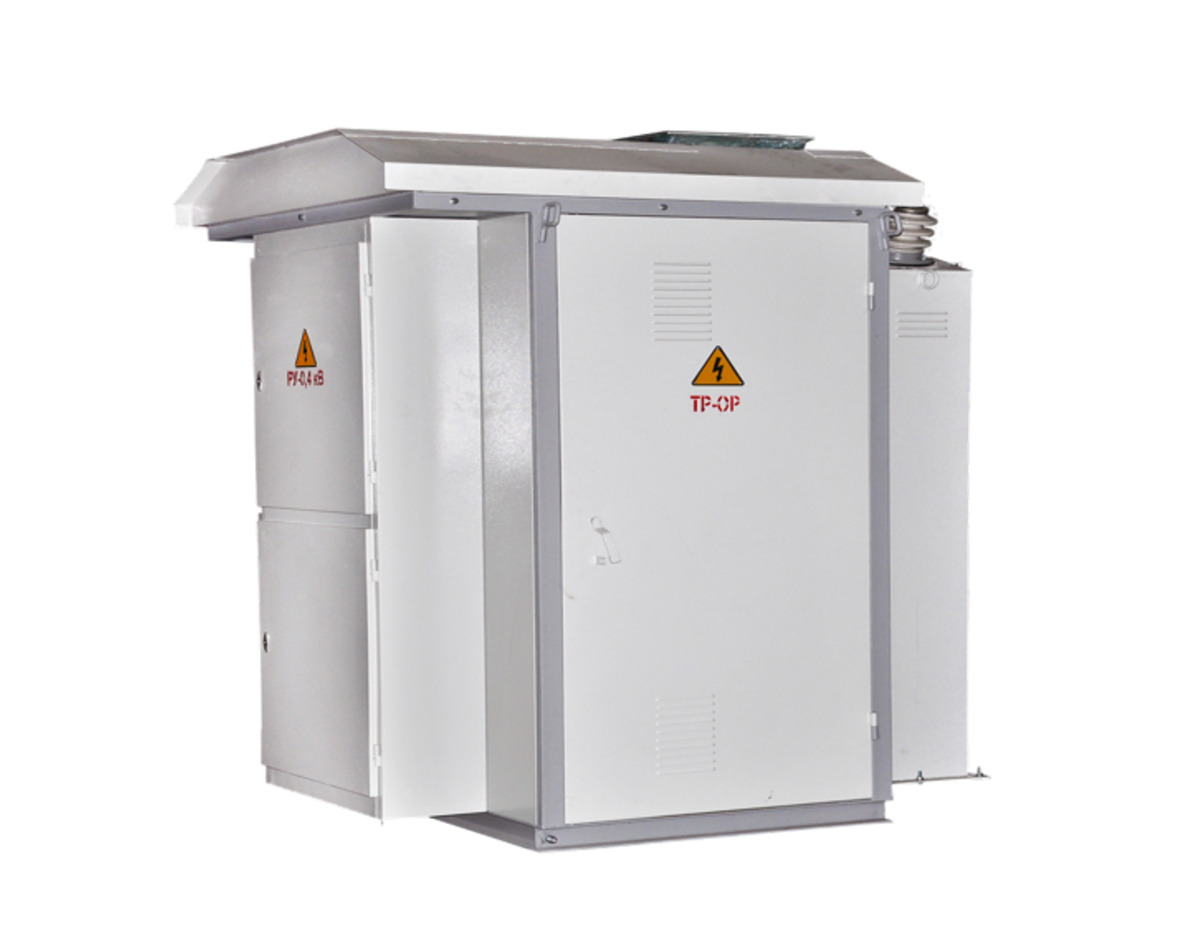

Тупикові трансформаторні підстанції

Підстанції типу КТП-1 тупикового виконання потужністю від 25 до 630 кВА, з напругою високої сторони — 6 або 10 кВ, та низької сторони — 0,4 кВ, призначені для прийому, перетворення і розподілу трифазного змінного струму частотою 50 Гц. Підстанції працюють у мережах з глухозаземленою нейтраллю трансформатора на стороні низької напруги. КТП-1 застосовуються для електропостачання:

• сільськогосподарських об’єктів,
• промислових підприємств,
• окремих населених пунктів,
• невеликих виробничих комплексів.

Підстанції розраховані на використання в помірному кліматі, при температурі від –45 °С до +40 °С, і монтуються на простій бетонній основі.

Умови експлуатації

• Висота над рівнем моря — не більше 1000 м.
• Швидкість вітру — до 36 м/с (тиск вітру — до 800 Па);
• Навколишнє середовище — невибухонебезпечне, не містить струмопровідного чи агресивного пилу та парів у концентраціях, що можуть пошкодити металеві частини або ізоляцію.

Основні технічні характеристики
