Трансформаторы ТМ-630 кВА

Трансформаторы

Силовые масляные трансформаторы ТМ-630 кВА это трансформаторы общего назначения мощностью 630кВА. ТМ-630 кВА используются для нужд народного хозяйства для наружной и внутренней установки.

Силовые трансформаторы ТМ-630 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ, включительно, и вторичной обмотки (низкого напряжения) – 0,4 кВ. Схема и группа соединений трансформаторв ТМ – У/Ун-0, Д/Ун-11.

Трансформаторы соответствуют требованиям ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия», ГОСТ 27050-86 «Трансформаторы силовые I-III габаритов (мощностью свыше 5 до бЗООкВА включительно напряжением до 35 кВ включительно), техническим условиям ТУ УЗ 1.1-31617591-001-2005 Трансформаторы силовые масляные мощностью от 25 до 1000 кВ А».

Условия эксплуатации трансформаторов ТМЖ

  • Высота над уровнем моря - до 1000 м.
  • Температура окружающего воздуха - от -45 °С до +40 °С.
  • Относительная влажность воздуха - не более 80%.
  • Трансформаторы не рассчитаны для работы во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.).

Технические характеристики трансформаторов ТМ-630 кВА.

Номинальное напряжение первичной обмотки силового трансформатора ТМ-630 кВА может составлять 6кВ, 10кВ, 15кВ, 20кВ, 27.5кВ, 35кВ, и вторичной обмотки 0,4кВ, 6кВ, 10кВ, 15кВ, 20кВ. Группы соединений и схемы трансформатора ТМ-630 кВА - Д/Ун-11; У/Ун-0; Y/Zн-0. Напряжение регулируется без возбуждения. Силовые масляные трансформаторы ТМ-630 кВА оборудованы высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения. Они позволяют регулировать напряжение ступенями при отключенном от электрической сети трансформаторе с диапазоном +-2х2.5%.

Масса трансформатора ТМ-630 кВА составляет 260 кг, масса масла 85кг. Потери холостого хода трансформатора ТМ-630 кВА 110Вт. Потери короткого замыкания 600Вт. Напряжение короткого замыкания 4.5%.

Бак трансформатора ТМ-630 овальной формы. В трансформаторах мощностью 25 кВА для увеличения поверхности охлаждения применяются радиаторы и гофрированные баки. Для подъёма силового трансформатора ТМ-630 в сборе под верхней рамой бака расположены крюки. Для залива масла есть кран на крышке бака, для спуска масла внизу бака имеется пробка, также внизу расположен кран для взятия пробы и болт заземления.

Активная часть трансформатора ТМ-630 кВА состоит из магнитопровода, который изготавливается из холоднокатаной высококачественной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки силового масляного трансформатора ТМ-630 кВА алюминиевые или медные (цена трансформаторов ТМ-630 кВА с медной обмоткой, как правило, выше). На трансформатор ТМ-630 устанавливаются проходные фарфоровые изоляторы. Вводы низшего и высшего напряжений наружной установки, съёмные. При токе ввода более 1000А в верхней части токоведущего стержня прикреплен контактный зажим с лопаткой, которая обеспечивает подсоединение плоских шин. На крышке ТМ-630 кВА расположен вводы ВН и НН. Наличие масла при всех режимах работы трансформатора ТМ-630 кВА и колебаниях температуры окружающей среды обеспечивает маслорасширитель. Влагу, поступающую в масляный силовой трансформатор ТМ-630 кВА, поглощает сорбент, которым заполнен воздухоосушитель, защищающий масло от наружного воздуха.

На торце маслорасширителя  закреплен маслоуказатель для контроля масла. Он имеет три контрольные метки, которые соответствуют уровню масла в неработающем трансформаторе при различных температурах. На крышке трансформатора ТМ-630 установлен термометр для измерения температуры верхних слоев масла.

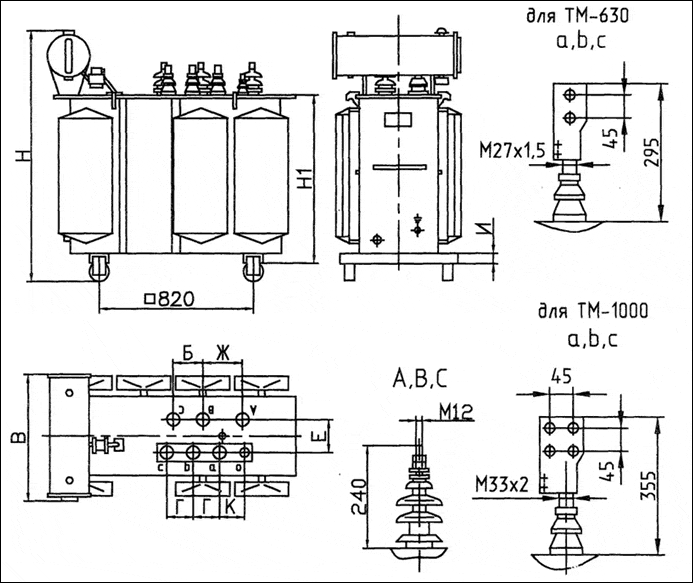

prod_3

Тип
трансформатора

Размеры, мм

Масса,

L

В

Н

Н1

Б

Ж

Г

К

Е

И

кг

ТМ-630/10-У1

1700

1140

2170

1340

175

320

120

140

260

52

2540

ТМ-1000/10-У1

1800

1260

2200

1450

175

320

140

120

330

58

3505
