Трансформаторы ТМ-100 кВА

Трансформаторы

Силовые масляные трансформаторы ТМ-100 кВА это трансформаторы общего назначения мощностью 100кВА. ТМ-100 кВА используются для нужд народного хозяйства для наружной и внутренней установки.

Силовые трансформаторы ТМ-100 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ, включительно, и вторичной обмотки (низкого напряжения) – 0,4 кВ. Схема и группа соединений трансформаторв ТМ – У/Ун-0, Д/Ун-11.

Трансформаторы соответствуют требованиям ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия», ГОСТ 27050-86 «Трансформаторы силовые I-III габаритов (мощностью свыше 5 до бЗООкВА включительно напряжением до 35 кВ включительно), техническим условиям ТУ УЗ 1.1-31617591-001-2005 Трансформаторы силовые масляные мощностью от 25 до 1000 кВ А».

Условия эксплуатации трансформаторов ТМЖ

• Высота над уровнем моря - до 1000 м.
• Температура окружающего воздуха - от -45 °С до +40 °С.
• Относительная влажность воздуха - не более 80%.
• Трансформаторы не рассчитаны для работы во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.).

Технические характеристики трансформаторов ТМ-100 кВА.

Номинальное напряжение первичной обмотки силового трансформатора ТМ-100 кВА может составлять 6кВ, 10кВ, 15кВ, 20кВ, 27.5кВ, 35кВ, и вторичной обмотки 0,4кВ, 6кВ, 10кВ, 15кВ, 20кВ. Группы соединений и схемы трансформатора ТМ-100 кВА - Д/Ун-11; У/Ун-0; Y/Zн-0. Напряжение регулируется без возбуждения. Силовые масляные трансформаторы ТМ-100 кВА оборудованы высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения. Они позволяют регулировать напряжение ступенями при отключенном от электрической сети трансформаторе с диапазоном +-2х2.5%.

Масса трансформатора ТМ-100 кВА составляет 260 кг, масса масла 85кг. Потери холостого хода трансформатора ТМ-100 кВА 110Вт. Потери короткого замыкания 600Вт. Напряжение короткого замыкания 4.5%.

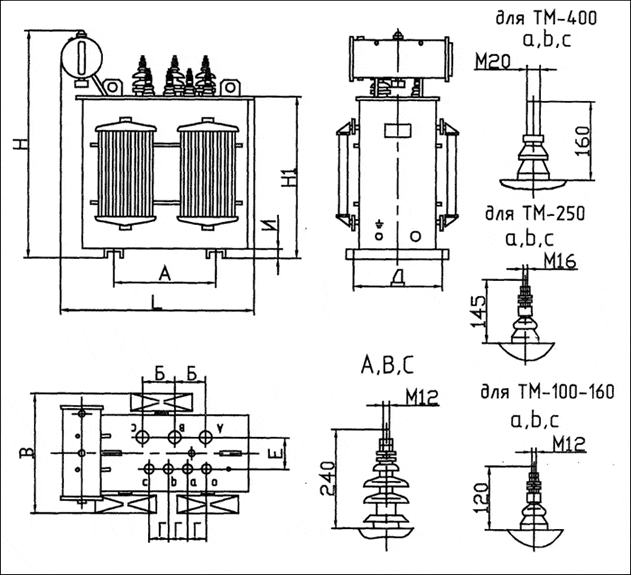

Бак трансформатора ТМ-100 овальной формы. В трансформаторах мощностью 25 кВА для увеличения поверхности охлаждения применяются радиаторы и гофрированные баки. Для подъёма силового трансформатора ТМ-100 в сборе под верхней рамой бака расположены крюки. Для залива масла есть кран на крышке бака, для спуска масла внизу бака имеется пробка, также внизу расположен кран для взятия пробы и болт заземления.

Активная часть трансформатора ТМ-100 кВА состоит из магнитопровода, который изготавливается из холоднокатаной высококачественной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки силового масляного трансформатора ТМ-100 кВА алюминиевые или медные (цена трансформаторов ТМ-100 кВА с медной обмоткой, как правило, выше). На трансформатор ТМ-100 устанавливаются проходные фарфоровые изоляторы. Вводы низшего и высшего напряжений наружной установки, съёмные. При токе ввода более 1000А в верхней части токоведущего стержня прикреплен контактный зажим с лопаткой, которая обеспечивает подсоединение плоских шин. На крышке ТМ-100 кВА расположен вводы ВН и НН. Наличие масла при всех режимах работы трансформатора ТМ-100 кВА и колебаниях температуры окружающей среды обеспечивает маслорасширитель. Влагу, поступающую в масляный силовой трансформатор ТМ-100 кВА, поглощает сорбент, которым заполнен воздухоосушитель, защищающий масло от наружного воздуха.

На торце маслорасширителя  закреплен маслоуказатель для контроля масла. Он имеет три контрольные метки, которые соответствуют уровню масла в неработающем трансформаторе при различных температурах. На крышке трансформатора ТМ-100 установлен термометр для измерения температуры верхних слоев масла.
