Сухий чи масляний трансформатор: що вибрати для об’єкта

Зміст

• Коротка відповідь під ваш об’єкт
• Сухий трансформатор це: що всередині
• Масляні трансформатори це: ТМ, ТМГ, ТМН, ТМЗ
• Різниця між масляним та сухим трансформатором
• Порівняння сухих та масляних трансформаторів за втратами
• Який трансформатор шумить більше: сухий чи масляний
• Сухі трансформатори переваги та недоліки
• Масляні трансформатори переваги та недоліки
• Де можна ставити сухі та масляні трансформатори
• Відмінність сухого трансформатора від масляного в експлуатації
• Трансформатори сухі та масляні: як обрати під конкретний об’єкт
• Питання та відповіді

Вирішує місце встановлення, а не ціна. Для окремо розташованої або зовнішньої підстанції беріть масляний: він дешевший і має менші втрати. Для підстанції, вбудованої в будівлю чи прибудованої до неї, залишається сухий, бо ДБН В.2.5-23:2025 (п. 5.14 в) забороняє ставити в таких ТП (трансформаторна підстанція) олійні трансформатори, а кількість і потужність сухих не обмежує. Різниця в експлуатації рахується просто: сухий на 630 кВА має втрати холостого ходу близько 1750 Вт проти 600 Вт у масляного тієї ж потужності, і це приблизно 11 МВт·год зайвих за рік.

Коротка відповідь під ваш об’єкт

Вибір починається не з характеристик, а з місця, де стоятиме підстанція: воно або одразу відсікає масляний варіант, або залишає обидва. Нижче типові ситуації, у які потрапляє більшість об’єктів.

Якщо об’єкт потрапляє одразу в два рядки, пріоритет має той, що стосується розміщення: вимоги до приміщення обов’язкові, а економія на втратах бажана.

Сухий трансформатор це: що всередині

Сухий трансформатор це апарат, у якому ізолює й охолоджує повітря разом із твердим діелектриком, без трансформаторного масла. Найпоширеніше виконання, сухі трансформатори ТСЗГЛ з литою ізоляцією, має обмотки, залиті епоксидним компаундом у вакуумі: монолітна структура тримає вібрації, вологу й пил. Клас нагрівостійкості F дозволяє нагрів до 155 °C, а вентилятори примусового обдуву піднімають віддану потужність приблизно на 40% понад номінал.

Горючої рідини в конструкції немає, тому немає ні розливу, ні оливоприймача. Натомість усе тепло йде в приміщення, і камера має бути провентильована під це тепловиділення, інакше трансформатор доводиться недовантажувати.

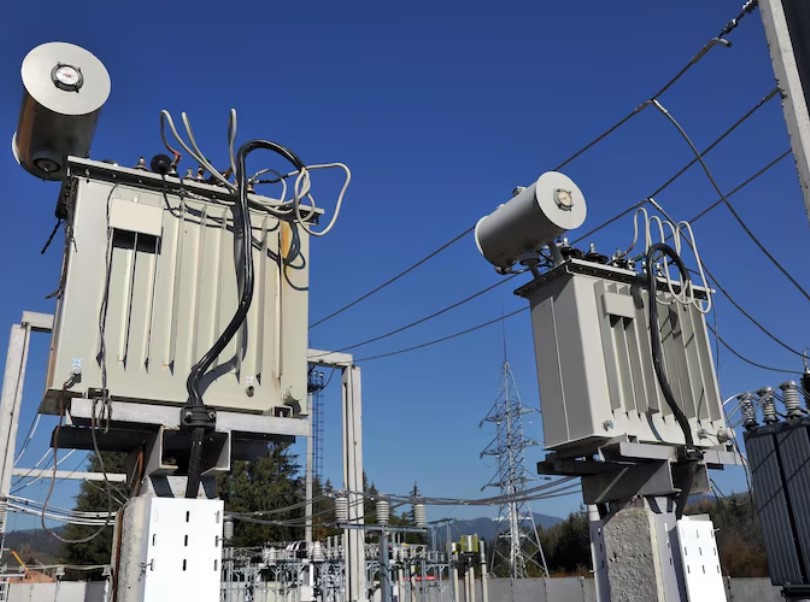

Масляні трансформатори це: ТМ, ТМГ, ТМН, ТМЗ

Масляні трансформатори це конструкція, де обмотки занурені в мінеральне масло, яке одночасно відводить тепло та ізолює. Кращий тепловідвід дає компактніший корпус і запас на короткочасні перевантаження, а різниця між серіями зводиться до того, як захищене саме масло.

Різниця між масляним та сухим трансформатором

Конструктивно апарати відрізняються одним: наявністю масла. Практично з цього виростає сім параметрів, за якими вони поводяться по-різному на об’єкті. Рівень шуму наведений для однакової потужності 630 кВА, щоб порівняння було коректним.

Із семи рядків рішення фактично ухвалюють три верхні: можливість поставити апарат у вбудованій ТП, вимоги до камери й втрати. Решта важить тоді, коли перші три дали однаковий результат і треба обрати між двома придатними варіантами.

Скільки коштує сухий і масляний трансформатор на 630 кВА

Масляний ТМГ на 630 кВА коштує близько 428 тис. грн у стандартному виконанні, а сухий з литою ізоляцією на ту саму потужність починається приблизно від 497 тис. грн і в більшості пропозицій стартує з 550 тис. грн. Надбавка за сухий виходить у межах 15–30%, а не в рази, як зазвичай очікують.

Цікавіше інше: енергоефективна версія масляного зі зниженими втратами коштує близько 680 тис. грн, тобто дорожче за базовий сухий. Тому порівнювати варто не два рядки прайсу, а повні комплекти: до масляного в закритій камері додається оливоприймач і вогнестійке відокремлення, до сухого вентиляція приміщення.

Порівняння сухих та масляних трансформаторів за втратами

Два трансформатори однакової потужності на одному й тому самому об’єкті, завантаження 70%.

При умовній ціні 6 грн за кіловат-годину різниця на 630 кВА це близько 68 тис. грн на рік. Розрив створюють втрати холостого ходу: вони йдуть цілодобово, поки трансформатор під напругою. Під навантаженням від 1000 кВА сухий економніший, тому на об’єктах із завантаженням понад 80% різниця майже зникає.

Який трансформатор шумить більше: сухий чи масляний

Гучніший сухий, і це вимірюється. Рівень звукової потужності зростає разом із габаритом: 58 дБ(А) на 100 кВА, 65 дБ(А) на 250 кВА, 70 дБ(А) на 630 кВА, 76 дБ(А) на 1600 кВА, 80 дБ(А) на 2500 кВА. Масляний герметичний на ті самі 630 кВА за даними виробників дає 53-56 дБ у версії зі зниженими втратами і 60 дБ у стандартній.

Різниця в 10–13 дБ на слух сприймається приблизно як удвічі гучніший звук. Для окремої ТП це не має значення, для підстанції в підвалі житлового будинку перетворюється на окремий розділ проєкту: звукоізоляція камери, віброопори, відстань до стіни з житловими приміщеннями. Вентилятори обдуву додають шуму понад паспортне значення, тому режим із примусовим охолодженням краще закладати як резервний, а не постійний.

Сухі трансформатори переваги та недоліки

Сильні й слабкі сторони сухого трансформатора випливають з однієї конструктивної особливості: у ньому немає масла, тому немає й того, що масло робить.

Плюси:

• немає горючої рідини, ізоляція не підтримує горіння;
• можна ставити у вбудованих і прибудованих ТП, у підвалі, на покрівлі;
• не потрібні оливоприймач, доливи й аналізи масла;
• обмотка в компаунді не боїться вібрацій і вологи;
• обдув додає близько 40% потужності, коли з’являються пікові навантаження.

Мінуси:

• втрати холостого ходу вищі у 2–3 рази;
• камері потрібна розрахована вентиляція, інакше потужність доводиться знижувати;
• пил на обмотках погіршує тепловіддачу;
• гучніший на 10–13 дБ, що помітно у вбудованій ТП житлового будинку;
• дорожчий у закупівлі приблизно на 15–30%.

Масляні трансформатори переваги та недоліки

У масляного все дзеркально: рідина всередині дає кращий тепловідвід і нижчу ціну, але одночасно створює вимоги до приміщення.

Плюси:

• нижча ціна при тій самій потужності;
• менші сумарні втрати на типових режимах завантаження;
• краще тримає пуск потужних двигунів;
• працює просто неба без додаткового укриття;
• доступний весь діапазон напруг і потужностей, включно з регулюванням під навантаженням.

Мінуси:

• масло горюче, від сотень кілограмів до кількох тонн на апарат;
• у вбудованих і прибудованих ТП такий трансформатор поставити не можна;
• потрібен оливоприймач і вогнестійке відокремлення камери;
• масло контролюють, а в негерметичних серіях періодично замінюють;
• при розгерметизації бака є ризик забруднення ґрунту.

Де можна ставити сухі та масляні трансформатори

ДБН В.2.5-23:2025 дозволяє розміщувати вбудовані та прибудовані ТП із сухими трансформаторами в громадських будівлях, зокрема в підвальних і цокольних поверхах та на покрівлі, а також у житлових будинках (п. 5.13). Олійні трансформатори в таких ТП заборонені (п. 5.14 в), і жодні додаткові протипожежні заходи цього не змінюють: якщо підстанція стоїть у будівлі, масляного варіанта в проєкті не буде.

Є нюанс, про який згадують рідко. У дитсадках, школах, закладах профосвіти, закладах охорони здоров’я та гуртожитках вбудовані й прибудовані ТП не допускаються взагалі, навіть із сухим трансформатором. Для таких об’єктів питання звучить інакше: не який трансформатор обрати, а де розмістити окрему підстанцію і як підвести до неї кабель.

Відмінність сухого трансформатора від масляного в експлуатації

Після монтажу різниця відчувається не щодня, а на планових роботах, при перевірках і під час введення в експлуатацію.

• У масляного контролюють рівень і стан масла; у герметичних серіях ТМГ і ТМЗ ця робота мінімальна, у ТМ масло періодично оновлюють.
• У сухого стежать за чистотою обмоток і роботою вентиляції: шар пилу на компаунді погіршує тепловіддачу так само, як перекритий припливний отвір.
• Поточний ремонт із відключенням від мережі проводять не рідше одного разу на рік для обох типів.
• Для масляного до пакета документів додається протокол аналізу трансформаторного масла від електровимірювальної лабораторії.

На фактичний ресурс сильніше за тип впливає режим роботи: систематичне перевантаження прискорює теплове старіння ізоляції і в масляному, і в сухому. Недовантаження теж не безкоштовне, бо завищений типорозмір щороку віддає більші втрати холостого ходу.

Трансформатори сухі та масляні: як обрати під конкретний об’єкт

Помилки повторюються з об’єкта в об’єкт, і всі вони виникають ще до того, як хтось відкриває прайс.

• Спочатку визначте місце ТП, і лише потім тип: місце відсікає половину варіантів без обговорення.
• Виробничий цех з окремою зовнішньою ТП: масляний ТМГ, герметичний бак знімає доливи й дає найнижчі втрати за ці гроші.
• Торговий чи бізнес-центр із підстанцією в підвалі: сухий, інших варіантів норма не залишає.
• Житловий комплекс із прибудованою ТП: сухий плюс окремо пророблена звукоізоляція камери.
• Порахуйте потужність із запасом 15–20%, щоб не переплачувати за втрати завищеного типорозміру; покроковий приклад є в матеріалі про розрахунок потужності трансформатора.
• Порівнюйте не ціни апаратів, а суму витрат: до масляного додається оливоприймач і вогнестійке відокремлення камери, до сухого вентиляція приміщення.

Коли тип визначено, для підбору серії й схеми з’єднання обмоток достатньо трьох вхідних даних: сумарного навантаження об’єкта, напруги мережі та місця встановлення.
