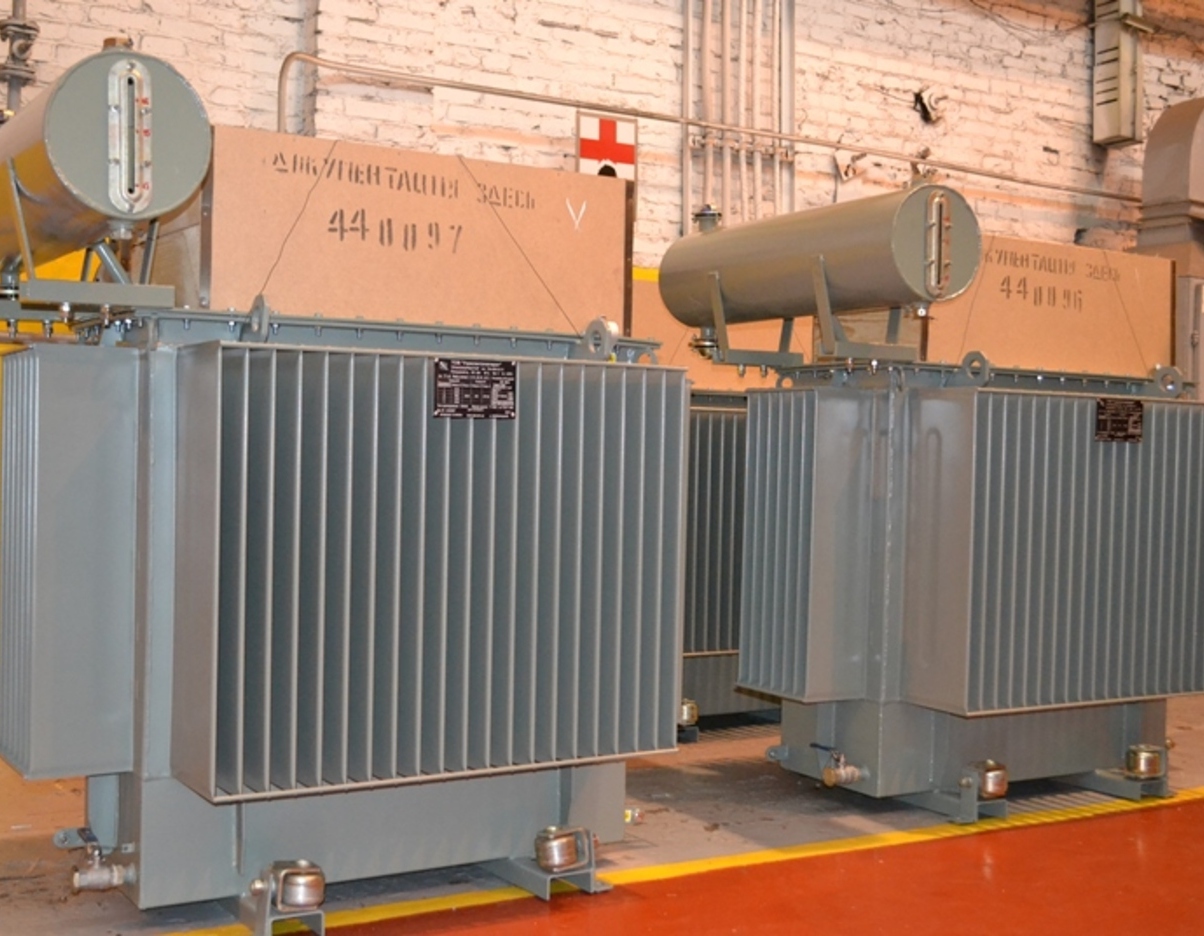

Трансформаторы ТМ

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы типа ТМ отличаются рядом конструктивных особенностей, которые обеспечивают их надежную и эффективную эксплуатацию:

• Корпуса трансформаторов имеют прямоугольную форму и изготавливаются с гофрированными стенками.
• В верхней части бака расположен кран (пробка) для долива масла, а внизу — пробка для его слива, кран (пробка) для отбора проб масла и болт заземления.
• Активная часть включает в себя обмотки, высоковольтный переключатель и магнитопровод, изготовленный из высококачественной электротехнической стали. Порезка стали осуществляется на оборудовании «GEORG» и «LAE», а сборка магнитопровода — по технологии «Step-Lap».
• Высоковольтные и низковольтные вводы устанавливаются на крышке трансформатора. Они съемные, наружного типа, с проходными фарфоровыми изоляторами.
• Для токов от 1000 А и более в верхней части токоведущего стержня устанавливается специальный контактный зажим с лопаткой для подключения плоской шины.
• Маслорасширитель поддерживает необходимый уровень масла в трансформаторе независимо от режима работы и изменений температуры окружающей среды.
• Для контроля температуры верхних слоев масла в баке на крышке трансформатора установлен термометр.

Таблица характеристик трансформаторов типа ТМ

Преимущества использования трансформаторов ТМ

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы типа ТМ обладают рядом преимуществ, способствующих их широкому применению в различных сферах.

• Диапазон мощностей трансформаторов составляет от 10 до 2500 кВ·А, что позволяет использовать их в различных условиях.
• Обмотки могут изготавливаться как из медного, так и из алюминиевого провода — в зависимости от технических требований заказчика.
• Наличие маслорасширителя обеспечивает стабильный уровень масла при переменных режимах работы и температурных колебаниях.
• Для защиты трансформаторного масла от влаги, которая может попадать с воздухом, на маслорасширителе устанавливается специальный осушитель.
• Трансформаторы большой мощности (от 160 до 2500 кВ·А) оборудуются катками для удобной транспортировки.

Сферы применения

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы типа ТМ находят широкое применение в различных отраслях благодаря своей универсальности и надежности:

• Промышленность: Используются для питания производственного оборудования, машин и технологических линий.
• Энергетика: Применяются на электростанциях, в подстанциях и распределительных электросетях.
• Строительство и инфраструктура: Обеспечивают электроэнергией жилые дома, офисные центры, торговые комплексы и другие объекты.
• Сельское хозяйство: Служат для электроснабжения ферм, систем орошения и сельскохозяйственной техники.
• Возобновляемая энергетика: Используются в солнечных и ветровых электростанциях для преобразования и распределения выработанной энергии.

Соответствие стандартам

Производство данных трансформаторов осуществляется в соответствии с международными и национальными нормативами. Это гарантирует безопасность, качество и долговечность оборудования.

• ДСТУ IEC 60076: Международный стандарт для силовых трансформаторов.
