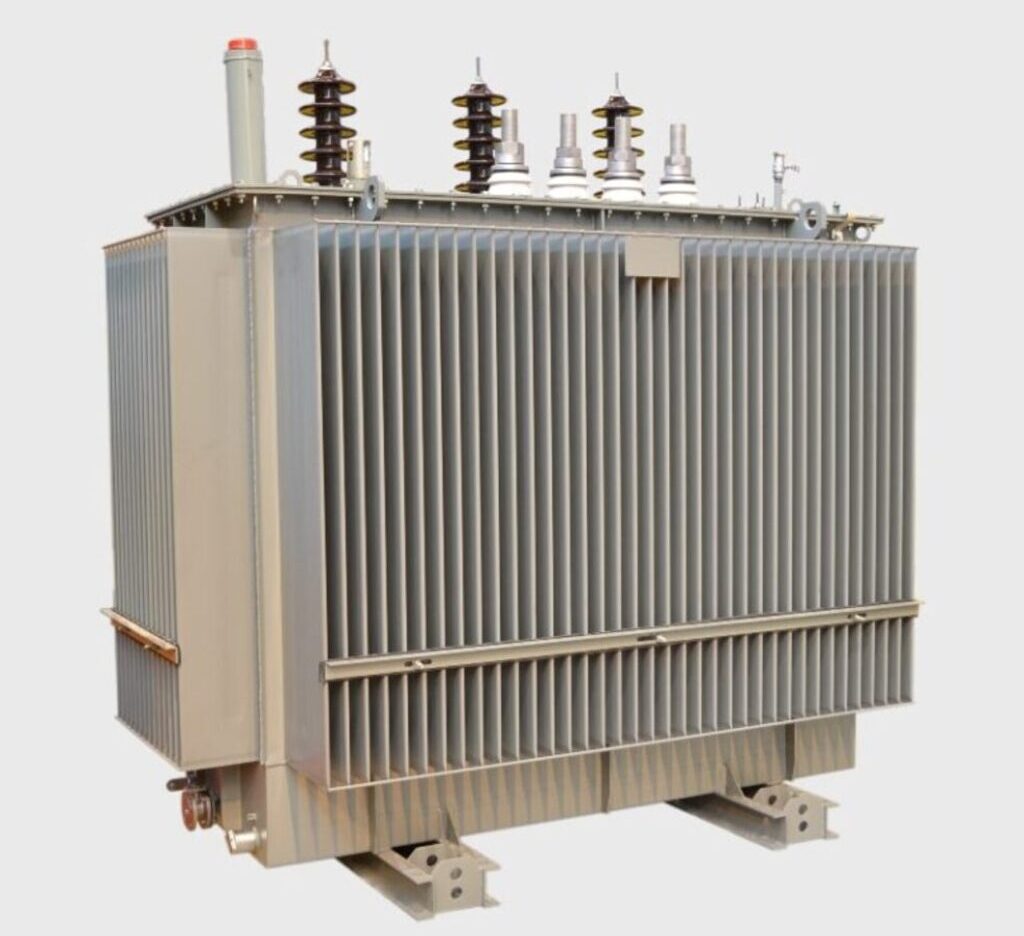

Трансформаторы серии ТМГ

Силовые масляные трансформаторы типа ТМГ

Наличие: Под заказ
Срок поставки: 21 день
Гарантия: 12 месяцев
Производитель: НафтаЕнергоПром

Сделать заказ

Технические характеристики

Трансформаторы серии ТМГ отличаются современной конструкцией с тремя обмотками, что позволяет эффективно работать с различными уровнями напряжения. Такая особенность обеспечивает гибкое подключение в энергетических схемах и способствует оптимизации работы электросетей. Конструктивные особенности:

Герметичный бак, заполненный маслом, полностью изолирован от внешней среды, что предотвращает попадание воздуха в трансформаторную жидкость и значительно снижает уровень окисления;
Наличие трех обмоток позволяет одновременно подключаться к нескольким уровням напряжения, что особенно важно для сложных энергосистем;
Корпус трансформатора выполнен из сварной металлической конструкции, что обеспечивает его прочность и долговечность в сложных условиях эксплуатации;
Система охлаждения типа ONAN (естественная циркуляция масла и воздуха) позволяет эффективно отводить тепло без применения внешних охлаждающих устройств;
Трансформатор оборудован измерительными приборами для контроля температуры, уровня масла и других ключевых параметров, что повышает надежность и безопасность его работы.

Таблица характеристик трансформаторов типа ТМГ

Напряжение ВН	Потери х.х./к.з.	Диапазон мощностей, кВА	Потери х.х., Вт	Потери к.з., Вт	Напряжение к.з., %	Масса масла, кг	Полная масса, кг
До 10 кВ	стандартные (У/Ун-0)	10–2500	65–2800	280–28000	4,0–6,0	40–1570	150–6415
До 10 кВ	стандартные (Д/Ун-11)	10–630	65–800	280–8500	4,0–5,5	40–425	150–1770
До 10 кВ	сниженные	100–2500	210–2500	1750–26500	4,5–6,0	155–1620	620–6640
15 кВ	стандартные (У/Ун-0)	25–1600	115–2100	660–17500	4,5–6,0	110–950	390–4100
15 кВ	стандартные (Д/Ун-11)	25–400	115–830	750–4620	4,5–5,5	110–350	390–1560
15 кВ	сниженные	100–1600	210–1700	1750–17000	4,5–6,0	195–1025	705–4320
20 кВ	стандартные	25–1600	115–2050	660–17000	4,5–6,5	160–1090	680–5150
20 кВ	сниженные	100–1600	210–1700	1750–17000	4,0–6,0	205–1165	850–5270
35 кВ	стандартные	25–2500	145–3800	680–28500	5,5–7,2	215–1690	630–7800
35 кВ	сниженные	100–1600	380–2050	1950–16000	5,5–7,2	355–1350	1310–5260
До 10 кВ (трехобмоточные)	стандартные	630–2500	800–2500	6500–26500	6,0	365–1750	2720–6983

Преимущества использования

Трансформаторы типа ТМГ являются современным решением для энергетических систем, которое позволяет снизить затраты на обслуживание и обеспечить стабильную и эффективную работу оборудования на протяжении длительного времени.

Ключевые преимущества ТМГ:

Улучшенные энергоэффективные характеристики — сниженные потери электроэнергии как в холостом режиме, так и под нагрузкой;
Прочная и герметичная конструкция корпуса — исключает контакт масла с воздухом, что минимизирует процесс окисления и потребность в обслуживании;
Оборудование имеет длительный эксплуатационный ресурс — более 25 лет при условии правильной эксплуатации;
Снижение шумовой нагрузки — позволяет выполнять установку в жилых зонах или вблизи офисных зданий;
Надежная работа даже в условиях повышенных механических и температурных нагрузок.

Сферы применения

Трансформаторы ТМГ успешно применяются во многих секторах экономики благодаря своей универсальности и долговечности.

Промышленные объекты: электроснабжение цехов, логистических парков, промышленных производств;
Энергетика: использование на подстанциях среднего класса напряжения и распределительных узлах;
Строительство: обеспечение энергией жилых, коммерческих и инфраструктурных проектов;
Сельское хозяйство: подключение элеваторов, тепличных хозяйств, насосных станций;
Коммунальные структуры: эффективное питание водопроводных и теплоснабжающих объектов.

Соответствие стандартам

Трансформаторы ТМГ изготавливаются в соответствии с действующими техническими требованиями, что гарантирует их соответствие международным нормам качества и безопасности.

IEC 60076 — общепринятый международный стандарт для силовых трансформаторов;

Для уточнения технических параметров или заказа оборудования — звоните нам или отправьте запрос на электронную пошту: pochitun@gmail.com
