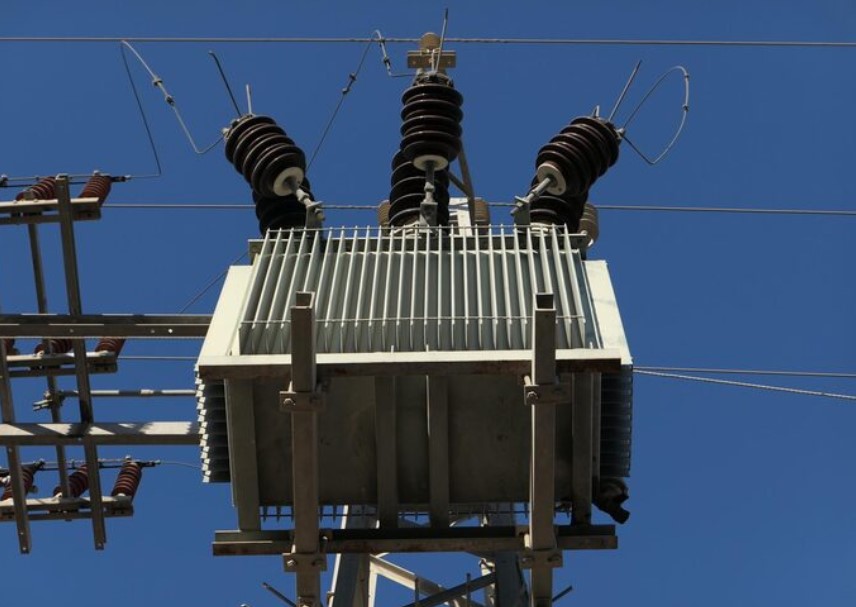

Розшифровка маркування трансформаторів ТМ, ТМГ, ТМЗ, ТМН, ТСЗГЛ

Зміст

• Розшифрування маркування трансформатора: загальна формула
• Розшифрування трансформаторів: що означає кожна літера
• Розшифровка позначень по типах
• Цифри в позначенні: потужність і клас напруги
• Кліматичне виконання У1, ХЛ1 та У3
• Рівень втрат у кінці позначення: ЕКО, А і В
• Схема з’єднання і спосіб регулювання поруч із позначенням
• Питання та відповіді

Позначення читається зліва направо чотирма блоками: літери описують тип, число фаз, вид охолодження й конструктивну особливість; число перед скісною рискою це номінальна потужність у кВА; число після неї це клас напруги обмотки високої напруги (ВН) у кіловольтах; далі йде кліматичне виконання, а в самому кінці рівень втрат. Приклад: ТМГ-630/10 У1 це трифазний масляний герметичний трансформатор на 630 кВА з класом напруги ВН 10 кВ для помірного клімату на відкритому повітрі.

Розшифрування маркування трансформатора: загальна формула

Заводські каталоги подають позначення однаковою схемою: спершу літерна група, потім дріб із двох чисел, далі кліматичний індекс і додаткова позначка. Кожна позиція відповідає за одну характеристику, і жодна з них не є декоративною.

Позначення не показує напругу обмотки низької напруги (НН), рік випуску, заводський номер і схему з’єднання. Ці дані шукайте в паспорті та на табличці на баку.

Розшифрування трансформаторів: що означає кожна літера

Літерна частина складається за порядком: фази, охолодження, конструктив, спосіб регулювання. Нижче літери, які трапляються в позначеннях українського ринку.

Одна літера здатна означати різні речі в різних поколіннях обладнання. У старій номенклатурі Г позначала вантажостійке виконання (наприклад, ТДТНг), а в сучасних масляних серіях та сама літера означає герметичний бак. Якщо в експлуатації стоїть апарат старше тридцяти років, звіряйтеся з його паспортом, а не з логікою нових каталогів.

Розшифровка позначень по типах

П’ять серій, які найчастіше зустрічаються в проєктах і комерційних пропозиціях, мають різну довжину літерної групи й різні набори цифр.

Трансформатор ТМ розшифровка

Повна структура виглядає як ТМ-Х/10 У(ХЛ)1–ЕКО, де Т це трифазний, М це масляне охолодження з природною циркуляцією повітря й масла, Х це номінальна потужність у кВА, 10 це клас напруги ВН. Серія ТМ охоплює 10–2500 кВА при напрузі до 35 кВ, обмотка НН 0,4 кВ, схеми й групи з’єднань Yyn0 або Dyn11.

Відсутність третьої літери означає базову конструкцію з розширювальним баком, сполученим з атмосферою. Тобто ТМ це не «скорочене ТМГ», а окреме виконання.

Трансформатор ТМГ розшифровка

ТМГ-Х/10 У(ХЛ)1–Х читається так само, плюс третя літера Г, що означає герметичний бак без розширювача. Серія ТМГ випускається з класами напруги ВН 10, 15, 20 і 35 кВ, тому число після риски тут змінюється частіше, ніж в інших серій.

У цієї серії найбагатший останній символ. Рівень А означає зменшені втрати за одними технічними умовами, рівень В стандартні втрати за іншими. Трапляється й трьохобмоткове виконання з групою Д/У/У-11-11 та обмотками НН на 0,255, 0,315 або 0,375 кВ, яке застосовують у схемах з випрямлячами.

Трансформатор ТМЗ розшифровка

ТМЗ-Х/10 У(ХЛ)1–Х містить літеру З, яка тут означає захист масла азотною подушкою, а не «захищене виконання». Серія ТМЗ виготовляється в діапазоні 630–2500 кВА з класом напруги ВН до 10 кВ.

Друга особливість цифрової частини: обмотка НН буває не тільки 0,4 кВ, а й 0,69 кВ. Якщо в специфікації стоїть ТМЗ і 0,69, це не помилка постачальника.

Трансформатор ТМН розшифровка

ТМН-Х/35 У(ХЛ)1–Х відрізняється літерою Н: вона означає регулювання напруги під навантаженням, тобто наявність пристрою РПН, який перемикає відгалуження без відключення трансформатора від мережі. Діапазон регулювання ±4×2,5% проти звичних ±2×2,5% у решти серій.

Серія ТМН розрахована на клас напруги ВН 35 кВ, обмотка НН тут 6,3 або 10,5 кВ, схема й група з’єднань У/Д-11. Побачивши ТМН у специфікації на 0,4 кВ, перевіряйте документ: це нетипове поєднання.

Розшифровка ТСЗГЛ

ТСЗГЛ-Х/10 У3 розкладається на чотири літери: Т це трифазний, С це природне повітряне охолодження, З це захищене виконання з кожухом, ГЛ це обмотки з литою ізоляцією типу GEAFOL. Серія ТСЗГЛ охоплює 100–2500 кВА з класом напруги ВН до 10 кВ і класом нагрівостійкості F (155 °C).

Поруч із позначенням у специфікації сухих трансформаторів стоять три класи: E2 це стійкість до конденсату й забруднення, C2 це кліматична стійкість, F1 це поведінка у вогні. Літерна частина їх не відображає, тому їх уточнюють окремо.

Цифри в позначенні: потужність і клас напруги

Цифрова частина записується дробом: у чисельнику завжди повна потужність у кіловольт-амперах, у знаменнику клас напруги обмотки ВН у кіловольтах. Потужність указують саме повну, бо активна залежить від коефіцієнта потужності споживача й змінюється разом із ним.

Клас напруги й фактична напруга мережі не одне й те саме: клас 10 покриває мережі 6 і 10 кВ, тому в прайсах поруч часто стоїть позначка 6/10.

Кліматичне виконання У1, ХЛ1 та У3

Літера з цифрою після основного позначення описує дві різні речі: макрокліматичний район і місце, де апарат стоятиме. Класифікацію задає ГОСТ 15150-69, на який прямо посилаються каталоги виробників.

Звідси зрозуміло, чому масляні серії мають У1, а сухий ТСЗГЛ має У3: масляний розрахований на вуличну установку, сухий на приміщення. Категорії 1 і 2 для сухих негерметичних трансформаторів не застосовують узагалі.

Рівень втрат у кінці позначення: ЕКО, А і В

Останній символ після кліматичного індексу показує, за яким рівнем втрат холостого ходу й короткого замикання виготовлений апарат. У ТМГ і ТМЗ це літери А (зменшені втрати) або В (стандартні), кожна зі своїм номером технічних умов виробника. У серії ТМ на цьому місці стоїть позначка ЕКО.

ЕКО не є маркетинговою прикрасою: вона означає відповідність Технічному регламенту щодо вимог до екодизайну для малих, середніх та великих силових трансформаторів, затвердженому постановою Кабінету Міністрів України №152 від 27.02.2019. Цей самий регламент задає граничні відхилення параметрів: напруга короткого замикання ±10%, втрати холостого ходу до +15%, повна маса до +10%.

Схема з’єднання і спосіб регулювання поруч із позначенням

У специфікаціях поруч із типом стоять ще два записи, які до літерної групи не входять, але читаються разом із нею. Перший це схема й група з’єднань обмоток, другий це спосіб регулювання напруги.

• Yyn0 (У/Ун-0) — зірка на боці ВН, зірка з виведеною нейтраллю на боці НН, зсув фаз нульовий.
• Dyn11 (Д/Ун-11) — трикутник на боці ВН, зірка з нейтраллю на боці НН, зсув 30°, найпоширеніша схема для розподільчих мереж.
• У/Д-11 — варіант для ТМН з обмоткою НН 6,3 або 10,5 кВ.
• ПБЗ ±2×2,5% — перемикання без збудження, тобто ступені перемикають на відключеному від мережі трансформаторі.
• РПН ±4×2,5% — регулювання під навантаженням, доступне тільки серіям з літерою Н.

Саме ці два записи, а не літери позначення, визначають, чи можна ввімкнути трансформатор паралельно з уже наявним.
