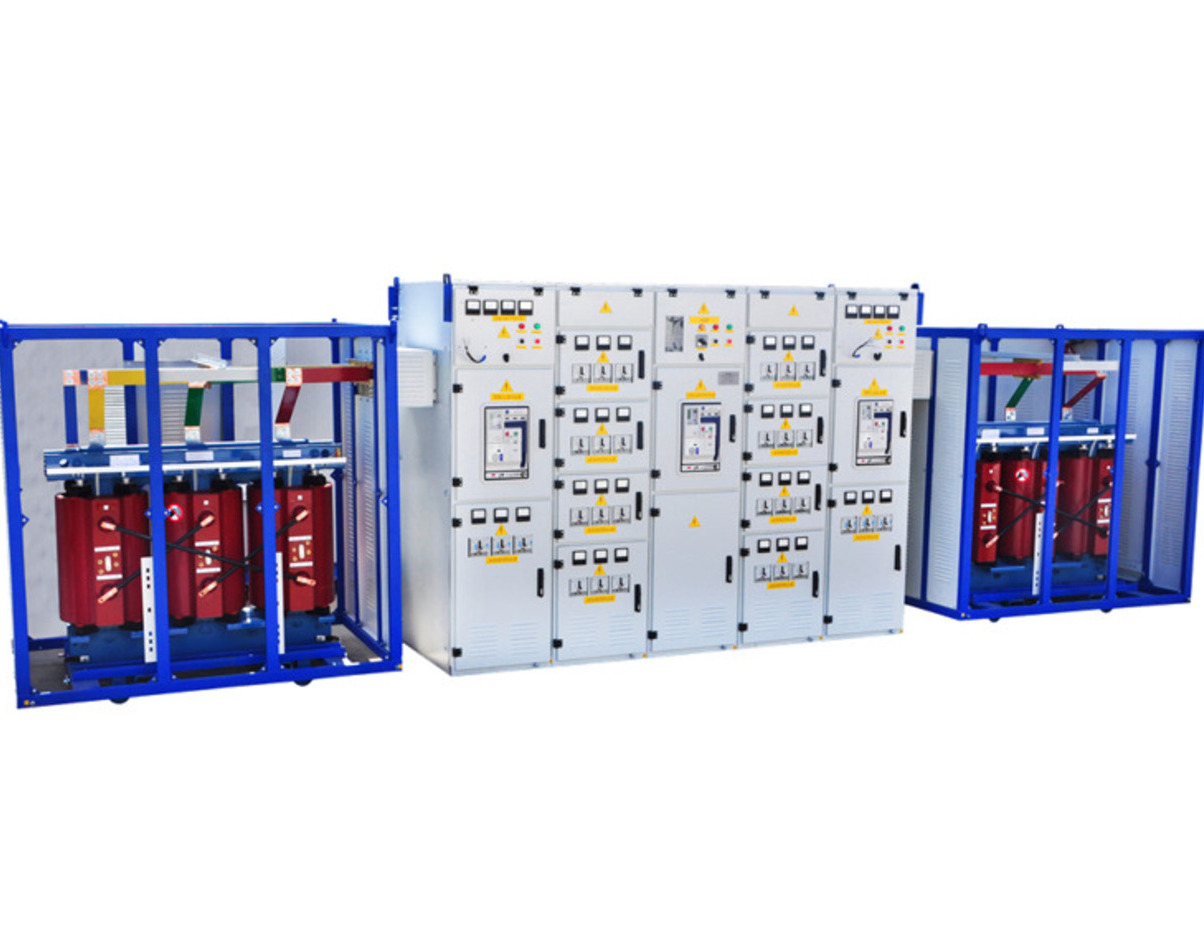

Загальнопромислові трансформаторні підстанції

Загальнопромислові трансформаторні підстанції потужністю 250, 400, 630, 1000, 1600 та 2500 кВА на напругу 6 або 10 кВ призначені для прийому, перетворення та розподілу електроенергії трифазного змінного струму частотою 50 Гц. Вони використовуються в системах енергопостачання промислових об’єктів у помірному кліматі та встановлюються всередині неопалюваних приміщень.

Умови експлуатації

• Висота над рівнем моря — не більше 1000 м.
• Атмосферний тиск — від 86,6 до 106,7 кПа (650–800 мм рт. ст.).
• Температура навколишнього середовища — від -45 °С до +40 °С.
• Відносна вологість повітря — до 80% при +20 °С.
• Навколишнє середовище — не вибухонебезпечне, пожежобезпечне, без струмопровідного пилу, агресивних газів і парів.

Ці підстанції не призначені для використання в умовах сильних ударів, вібрацій, поштовхів, а також на рухомих установках чи у шахтах.

Основні технічні характеристики

Найменування параметра	КТП (2КТП)
	250	400	630	1000	1600	2500
Потужність силового трансформатора, кВА	250	400	630	1000	1600	2500
Номінальна напруга ВН, кВ	6 або 10
Номінальна напруга НН, кВ	0,4
Номінальний струм збірних шин, кА: УВН РУНН	— 0,4
	0,36	0,58	0,91	1,445	2,31	3,61
Струм термічної стійкості протягом 1 с, кА УВН РУНН	—
	20	20	20	20	20	–
	10	10	25	25	30	40
Струм електродинамічної стійкості протягом 1 с, кА УВН РУНН	— —
	51	51	51	51	51	–
	25	25	50	50	70	100
Опір ізоляції ланцюгів, Ом, не менше УВН РУНН	— 1000
	1,0
