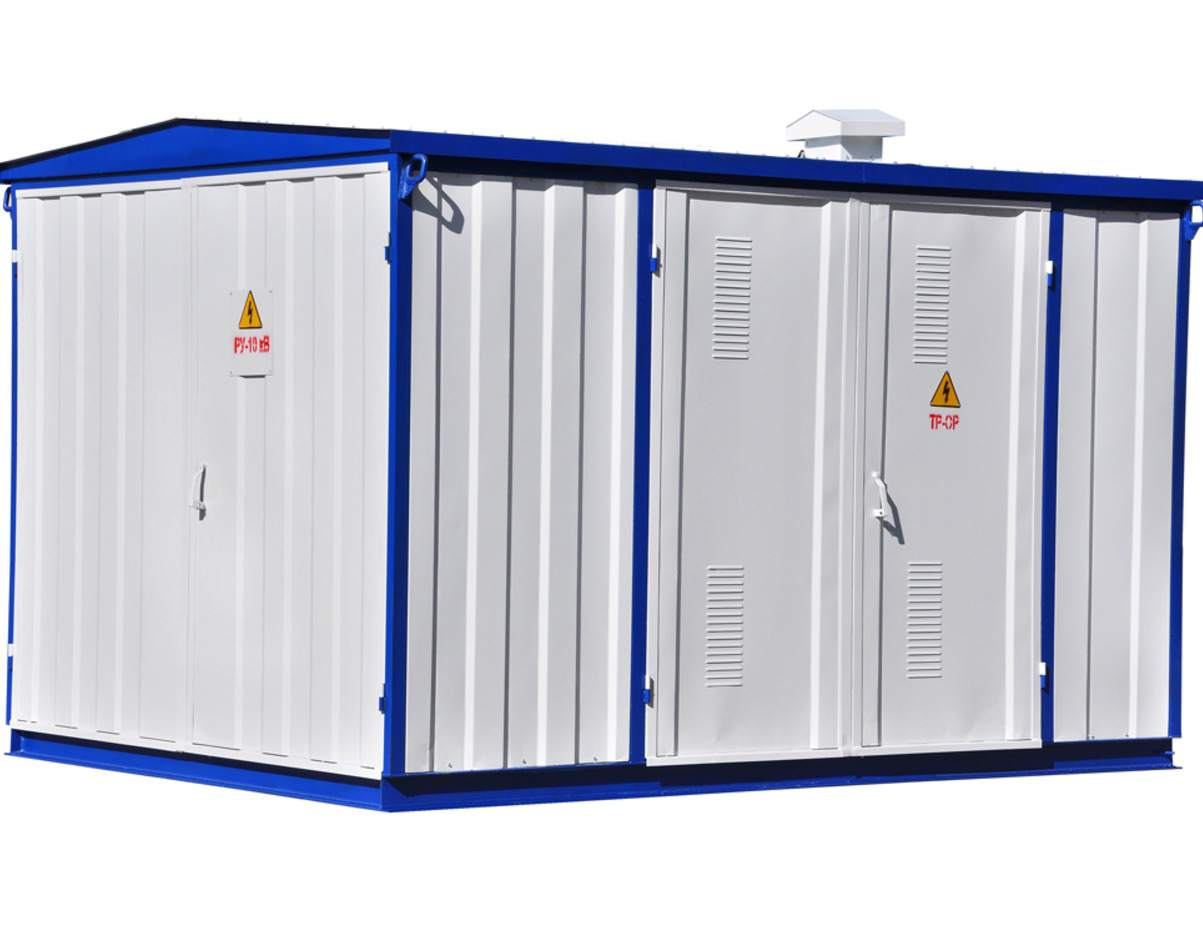

Міські трансформаторні підстанції

Комплектні трансформаторні підстанції для міських мереж проходного або тупикового типу КТПГ (або 2КТПГ для двотрансформаторного виконання) потужністю від 100 до 1000 кВА з напругою 6 або 10 кВ на високовольтній стороні та 0,4 кВ на низьковольтній стороні призначені для приймання, перетворення і розподілу електричної енергії трифазного змінного струму частотою 50 Гц у мережах із глухозаземленою нейтраллю трансформатора на стороні низької напруги. Підстанції КТПГ та 2КТПГ застосовуються для електропостачання сільськогосподарських споживачів, окремих населених пунктів та невеликих промислових об’єктів у районах із помірним кліматом, за температурних умов від –45 °С до +40 °С.

Умови експлуатації

• Висота над рівнем моря — не більше 1000 м.
• Швидкість вітру до 36 м/с (швидкість натиску вітру до 800 Па).
• Навколишнє середовище — невибухонебезпечне, не містить струмопровідного чи агресивного пилу та парів у концентраціях, що можуть пошкодити металеві частини або ізоляцію.

Основні технічні характеристики

Потужність КТП, кВА	Номінальний струм відвідних ліній, А								Маса з трансформатором, кг
	лінія №1	лінія №2	лінія №3	лінія №4	лінія №5	лінія №6	лінія №7	лінія №8
100	40	100	100	–	–	–	–	–	1900
160	100	100	160	–	–	–	–	–	2100
250	100	100	250	250	–	–	–	–	2300
400	100	100	250	250	400	400	–	–	2700
630	100	100	100	100	250	250	400	400	3200
1000	100	100	250	250	250	250	400	400	4400
