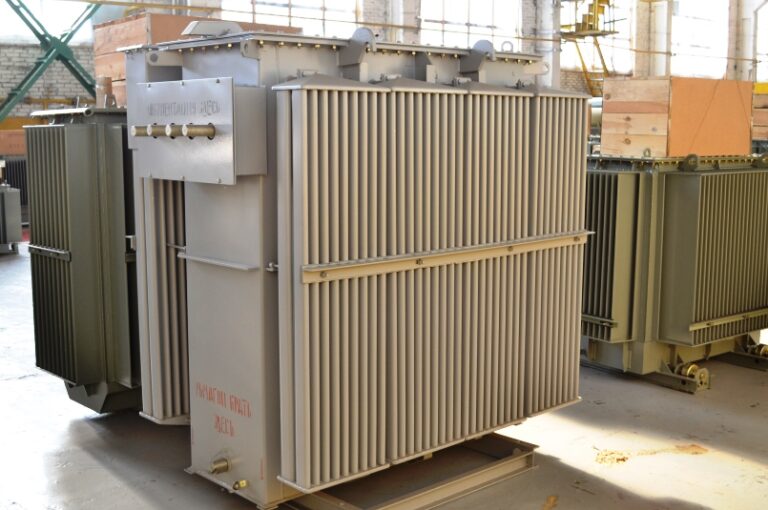

Трансформатори ТМЗ

Конструкційні особливості

Трансформатори серії ТМЗ створені з урахуванням надійності та тривалого терміну експлуатації в умовах змінних навантажень та навколишнього середовища. Кожен конструктивний елемент — від бака до систем контролю — виконує чітко визначену функцію, забезпечуючи стабільну й безпечну роботу обладнання.

Бак трансформатора має зварну прямокутну форму та обладнаний радіаторами, що збільшують ефективність тепловідведення;
У нижній частині бака розміщені елементи для технічного обслуговування: пробки для зливу та відбору масла, а також болт заземлення;
Основою активної частини є магнітопровід зі спеціальної електротехнічної сталі, виготовлений за технологією «Step-Lap», а також обмотки та перемикач високої напруги;
Високовольтні та низьковольтні вводи зовнішнього типу розміщені на вузьких боках корпусу; ізолятори виконані з порцеляни та є знімними;
На стінці маслоазоторозширювача встановлений індикатор рівня масла з відмітками для різних температурних режимів;
Герметичний бак має азотну подушку, що виконує захисну функцію — не дає маслу окислюватись і компенсує зміни його об’єму при коливаннях температури;
Температурний контроль здійснюється через термометр або термосигналізатор, які вимірюють температуру верхніх шарів масла;
Вимірювання внутрішнього тиску проводиться за допомогою мановакуумметра;
Для запобігання аварійним ситуаціям при надмірному тиску в системі передбачено встановлення реле тиску або спеціальної запобіжної мембрани.

Переваги використання трансформаторів ТМЗ

Використання трансформаторів типу ТМЗ забезпечує ряд переваг, які позитивно впливають на надійність, стабільність та економічну ефективність роботи електричних мереж.

Герметичний бак з азотною подушкою ефективно захищає трансформаторну оливу від вологи та кисню, що запобігає її окисленню та продовжує термін експлуатації.
Відсутність контакту масла з навколишнім середовищем знижує швидкість старіння ізоляції, забезпечуючи більшу надійність обладнання.
Конструкція баку дозволяє компенсувати коливання об’єму масла через зміни температури без необхідності встановлення маслорозширювача та осушувача повітря.
Наявність перемикача відпаїв на стороні ВН дозволяє адаптувати трансформатор до змін у мережі, регулюючи рівень напруги.
Мінімальні потреби в обслуговуванні: не потрібно частих оглядів чи доливання масла, що знижує експлуатаційні витрати.

Сфери застосування

Трансформатори ТМЗ завдяки своїй герметичній конструкції та високій надійності широко застосовуються в різних галузях:

Енергетика: Використання на трансформаторних підстанціях, у системах розподілу електроенергії.
Промислові підприємства: Забезпечення стабільного живлення виробничого обладнання та ліній.
Житлова та комерційна інфраструктура: Енергозабезпечення багатоквартирних будинків, офісів, ТРЦ, лікарень тощо.
Об’єкти інфраструктури: Системи транспорту, зв’язку, медичні заклади, адміністративні установи.
Альтернативна енергетика: Робота в складі сонячних і вітрових електростанцій як елемент розподілу електроенергії.

Відповідність стандартам

Виробництво трансформаторів серії ТМЗ відповідає сучасним національним та міжнародним нормам, що гарантує їхню якість, безпеку та довговічність.

IEC 60076: Відповідність міжнародному стандарту для силових трансформаторів.

Вибір трансформатора ТМЗ здійснюється з урахуванням напруги, умов експлуатації та місця встановлення. Для отримання докладної технічної інформації або оформлення замовлення, звертайтесь за номером телефону: +38 (067) 382-37-30, +38 (066) 163-73-50 або надішліть запит на електронну адресу: pochitun@gmail.com.
