Трансформаторы с литой изоляцией 100…5000кВА и напряжением 6/0,4, 10/0,4 и 35/0,4кВ

Трансформаторы

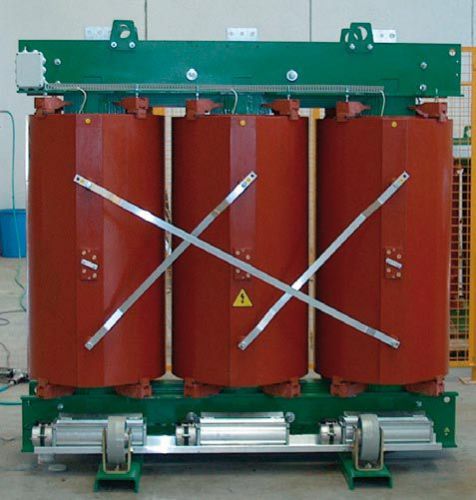

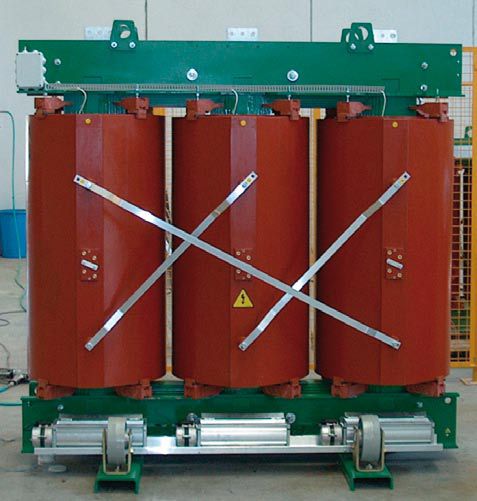

Трансформаторы силовые сухие трехфазные

CTR
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Сухие трансформаторы с литой изоляцией из эпоксидной смолы  спроектированы и изготовлены в соответствии с требованиями следующих стандартов:
IEC 60076-11 / IEC 726 / CEI 14-8/14-12
CENELEC HD 464
CENELEC HD 528
и требованиями дополнительных действующих нормативов.


Основные номинальные характеристики трансформаторов:
• Номинальная мощность до 5.000 кВ•А;
• Частота 50-60 Гц;
• Номинальное первичное напряжение до 36 кВ;
• Номинальное вторичное напряжение до 12 кВ;
• Напряжение короткого замыкания 4-10 %;
• Класс термической изоляции F;
• Температура перегрева 100°К;
• Цвет краски эпоксидной смолы RAL 3016;
• Цвет краски металической структуры RAL 6001.

Преимущества сухих силовых трансформаторов :
• Низкий уровень потерь;
• обладают пониженным уровнем шума;
• Экологическая безопасность;
• Легкость утилизации;
• Легкость в эксплуатации и многоцелевое назначение.

ВЫБОР ТРАНСФОРМАТОРА
Очень часто трансформатор должен быть установлен максимально близко к потребителю. Именно по этой причине и другим серьезным недостаткам, влияющим на уровень эксплуатации и технического обслуживания, нецелесообразно использование масляных трансформаторов, являющихся источниками значительной теплотворной способности. Экологическая и пожарная безопасность – доминирующие факторы при выборе трансформатора, позволяющие сухим трансформаторам с литой изоляцией играть одну из ключевых ролей среди разнообразного электротехнического оборудования, рекомендующих их эксплуатацию на объектах гражданского и промышленного назначений, а так же в среде с высоким риском возгорания.

Перегрузки трансформатора
В отличие от масляного трансформатора сухому трансформатору с литой изоляцией при перегрузке гораздо дольше приходиться использовать естественную циркуляцию воздуха для достижения собственного температурного режима. Данные трансформаторы могут находиться в состоянии перегрузки, при условии, что перегрев обмоток будет кратковременным в рамках допустимых значений. Для их охлаждения, вследствие простоты в установке, используются тангенциальные вентиляторы. Наличие тангенциальных вентилятор позволяет увеличить нагрузку трансформатора в среднем на 125%, но необходимо учитывать тот факт, что потери, возникающие от нагрузки будут увеличиваться в квадрате тока, т.е при 125 % нагрузки увеличивается в 1,56 раз номинальное значение. По этой причине рекомендуется использование вентиляторов только в особо исключительных случаях при аварийном состоянии или для накопления мощности, используемой в определенные моменты. Трансформаторы , включая стандартные, могут подвергаться перегрузке при температуре окружающей среды в 30 °C на :
• 105% в течение 24 часов;
• 110% x 2 часа только 1 раз в течение 24 часов;
• 120% x 1 час только 1 раз в течение 24 часов;
• 130% x 1/2 часа только 1 раз в течение 24 часов.

Типовые испытания
Все трансформаторы,  в процессе производства проходят следующие испытания (CEI 14-8):
• Испытание приложенным напряжением;
• Испытание индуктированным напряжением;
• Измерение частичных разрядов;
• Измерение потерь и тока холостого хода;
• Оценка коэффициента трансформации и контроль полярности (векторной группы);
• Испытание прочности изоляции;
• Измерение потерь при нагрузке;
• Измерение напряжения короткого замыкания.
