Подстанции для железных дорог типа КТПЖ 25…630 кВА, напряжением 27,5/0,4 кВ

Подстанции

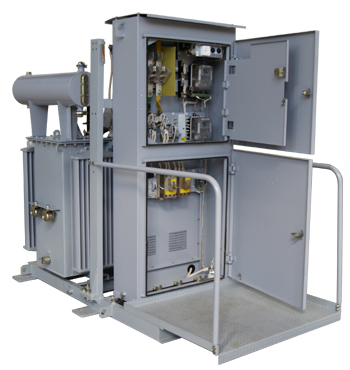

КТПЖ КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ КТПЖ-25...400/27,5/0,4 У1 ДЛЯ ЖЕЛЕЗНОДОРОЖНЫХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ


Подстанции трансформаторные комплектные типа КТПЖ мощностью 25, 4С 63, 100,160, 250, 400 кВА представляет собой однотрансформаторные подстанции наружной установки, питаемые по схеме ДПР, (два провода-рельс и служат для приема электрической энергии трехфазного тока частотой 50Гц напряжением 27,5кВ, преобразования в электроэнергию напряжением 0,4кВ и снабжения ею линейных потребителей железнодорожных станций разъездов: остановочных пунктов, переездов, линейно-путевых зданий в района: с умеренным климатом (от -40С до +40С).

КТПЖ устанавливается непосредственно возле железной дороги и подключается к контактной сети посредством разъединителя, который устанавливается на опоре.

Подстанции обеспечивают учет активной и реактивной электрической энергии.

В КТПЖ имеются электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала. На отходящих линиях установлены стационарные автоматы или блоки рубильник-предохранитель.

Пример записи КТП мощностью 100 кВА с блоками "рубильник-предохранитель" на отходящих линиях:

КТПЖ-100/27,5/0,4-98. У1

Пример записи КТП мощностью 100 кВА с автоматическими выключателями на отходящих линиях:

КТПЖ-100/27,5/0,4-98. У1

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.
