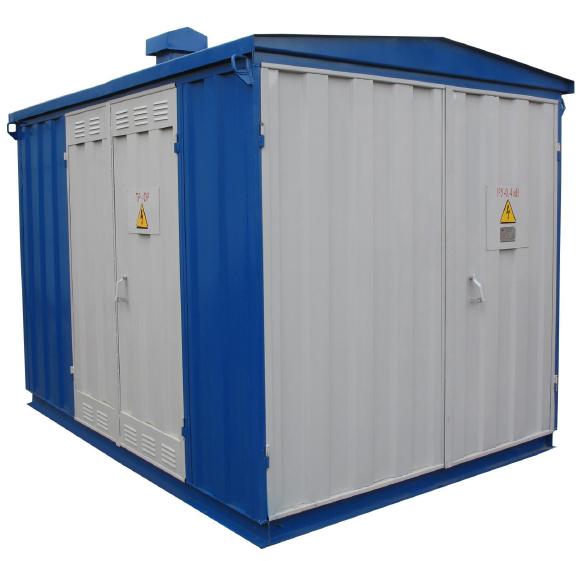

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ

КТПГ(2КТПГ) - 100...1000/10(6)/0,4 У1 (для городских сетей)

 Подстанции трансформаторные комплектные для городских сетей проходного и тупикового типа КТПГ(2КТПГ) мощностью 100-1000 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трех­фазного переменного тока частотой 50Гц в системах с глухо­заземленной нейтралью трансфор­матора на стороне низкого напряжения. КТПГ(2КТПГ) предназначены для электроснабжения сельско­хозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С).

Вид климатического исполнения – У1 по ГОСТ 15150.

Нормальная работа КТП обеспечивается при следующих условиях:

1.Высота над уровнем моря – не более 1000 м;

2.Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3.Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4.Тип атмосферы – ІІ по ГОСТ 15150.

Высоковольтный ввод - воздушный или кабельный, отводы отходящих линий - воздушные или кабельные.

Также КТПГ изготавливаются как однотрансформаторные так и двухтрансфор­маторные (с секционированием по высокому и низкому напряжению).

На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.

Основные технические параметры КТП

В комплект поставки КТП входят шкафы УВН (воздушный ввод) и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630 (по заказу).

По заказу в КТП могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле и установками для компенсации реактивной мощности.

Пример заказа однотрансформаторной КТП мощностью 630 кВА напряжением сети    6 кВ кабельный ввод ВН и кабельный ввод НН

КТПГ-2К- 630/6/0,4 У1

Пример заказа двухтрансформаторной КТП мощностью 250 кВА напряжением сети   10 кВ воздушные ввода ВН и кабельные ввода НН

2КТПГ-2В- 250/10/0,4 У1

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.
