Подстанции тупикового типа КТП-1 25…1000кВА, напряжением 6/0,4 или 10/0,4кВ

Подстанции

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ

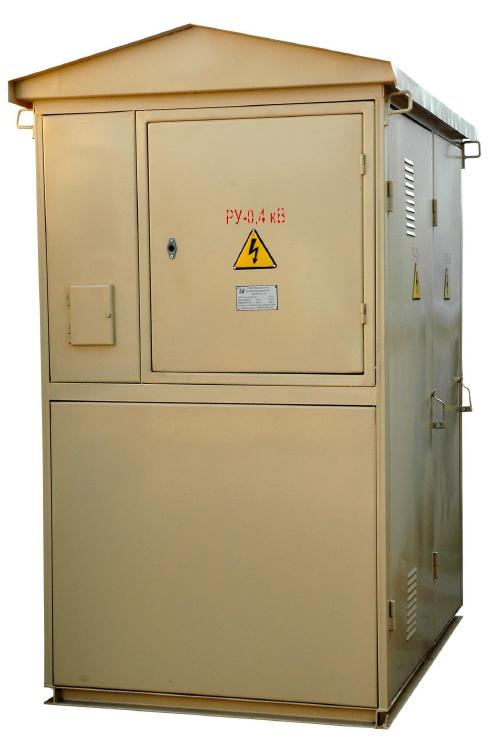

КТП - 1 - 25...630/10(6)/0,4 У1 (тупиковые киоскового типа)

    Подстанции трансформаторные комплектные тупиковые КТП-1 мощностью 25- 630 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения. КТП-1 предназначены для электроснабжения сельско­хозяйственных, промышленных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С). КТП-1 устанавливается на простейшую бетонную площадку.

Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТП обеспечивается при следующих условиях:

1. Высота над уровнем моря – не более 1000 м;

2. Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3. Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4. Тип атмосферы – II по ГОСТ 15150.

Высоковольтный ввод - воздушный или кабельный, отводы отходящих линий - воздушные или кабельные.

Тупиковые КТП-1 изготавливаются как однотрансформаторные так и двух­трансформаторные (с секционированием по высокому и низкому напряжению).

На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.

Основные технические параметры КТП

В комплект поставки КТП входят шкафы УВН (воздушный ввод) и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630 (по заказу).

По заказу в КТП могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле.

Пример заказа КТП мощностью 630 кВА напряжением сети 6 кВ воздушный ввод ВН и кабельный ввод НН

КТПУ-1К- 630/6/0,4 У1

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.

Примечание: в КТП мощностью 25-400 кВА QS1-разъединитель РВз-10-630УЗ, в КТП мощностью 630-1000 кВА QS1-выключатель нагрузки ВН-РА-10-630УЗ.
