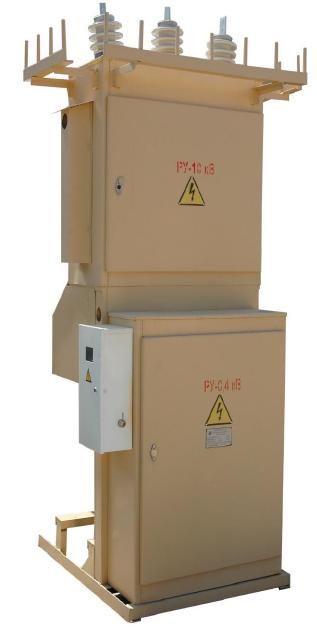

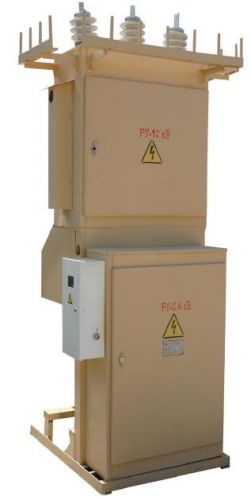

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ

КТПМ-25...250/10(6)/0,4 У1 (мачтовые)

Подстанции трансформаторные комплектные мощностью 25-250 кВА трехфазного переменного тока частотой 50 Гц напряжением 10(6)/0,4 кВ представляют собой однотрансформаторные подстанции тупикового типа наружной установки и служат для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С).

Вид климатического исполнения – У1 по ГОСТ15150.

Нормальная работа КТПМ обеспечивается при следующих условиях:

1. Высота над уровнем моря – не более 1000 м;

2. Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3. Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4. Тип атмосферы – II по ГОСТ 15150.

КТПМ имеет следующие составные части:

1. Устройство со стороны высшего напряжения (УВН);

2. Трансформатор силовой наружной установки трехфазный или трансформатор однофазный типа ОМП-10 или 6кВ;

3. Распределительное устройство со стороны низшего напряжения (РУНН) с автоматическими выключателями на отходящих линиях и линией уличного освещения.

Основные технические параметры КТПМ

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.
